產品描述

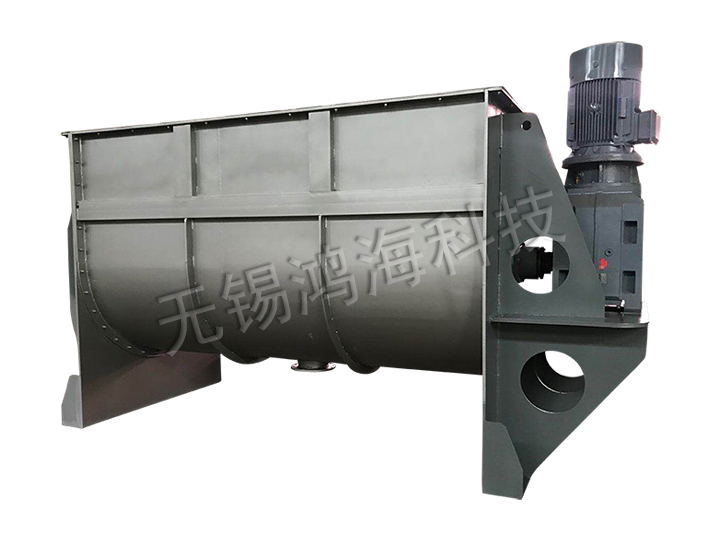

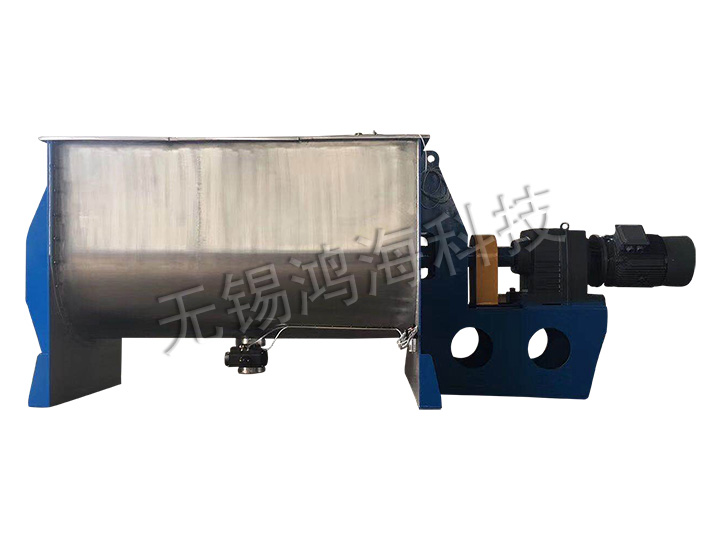

WLDC-鋰電螺帶混合機由U形筒體,內外二層螺旋帶組成,具有獨特的結構,混合速度快,混合均勻度高,在不同物料的混合要求下(特殊物料必須每次混合需清洗)采用不同螺旋帶結構,可加熱、干燥的夾套型。
產品特點
特種霧化液體,設有特種噴頭。臥式機上也可以設有活動門,以便供用戶清洗。好的生產工藝和材料延長了設備的使用壽命,安全可靠的特性。針對于鋰電池行業,臥式螺帶混合機的設計結構,適用于電池粉體材料工藝。
技術參數
每批次處理能力:0.1~20立方米
每批次處理物料:0.3~15噸
所用混合時間在:3~15分鐘
設備材質可為316L、321、304、碳鋼
性能介紹
針對鈷酸鋰、磷酸鐵鋰、三元等鋰電池粉體,臥式螺帶混合機經過以下特殊設計,適應電池粉體材料的混合工藝。
1. 設備筒體具有65%左右的裝載率,裝載系數高,在同樣裝載量的情況下,設備占用空間小。
2. “U”形筒體與兩端板組焊成一體,筒體整體強度高,密封可靠。
3. 筒體內部采用好的內襯工藝,確保四氟板與不銹鋼母材的粘接力,同時厚度2-3mm,大于一般的噴涂工藝,具有長的使用壽命。
4. 攪拌裝置采用一體式形式,在確?;旌暇鶆蚨鹊耐瑫r,具有少的功率消耗,確保設備的穩定性,適用于一些高密度物料。攪拌裝置根據客戶要求,可噴涂HALAR/WC。
5. 攪拌主軸與兩端傳動軸法蘭連接,適合后期維護。
6. 兩端軸密封采用機械加填料密封形式,具有良好的密封性能,確保兩端不漏粉。
7. 動力與結構選配合理,可實現負載啟動。
8. 產品型號多,從實驗室到大生產(30立方)均有不同機型滿足要求。
工作原理
1. 驅動方式采用H系列-斜齒面齒輪減速機,可以靈活加裝液力偶合器,使設備滿足重載的情況下啟動。此驅動方式噪音低,設備運轉穩定。
2. 臥式螺帶混合機裝載系數高達70%,節省了設備的占用空間。
3. 筒體采用科學的噴涂工藝,ETFE材料耐高溫、耐摩擦:正常磨損后可以小面積修復,不影響設備生產周期。
4. 主軸螺帶分內外二層,內層螺帶將物料向筒體兩端運動,外層螺帶將物料向中間移動,形成物料對流,達到混合均勻。臥式螺帶達到混合均勻度的同時也加快了混合速度,減少了電能消耗。攪拌主軸可噴WC,根據客戶要求可定制。
5. 兩端密封采用迷宮+填料雙重密封,迷宮可以根據物料的特性調節,填料采用四氟盤根,耐磨性好、回彈性好、使用壽命長。
6. 該設備在運轉過程中平穩,噪音低,混合效率高,節能環保??膳c稱重模塊連接,滿足高精度的稱重系統需求。
7. 進料方式可采取真空上料方式,出料方式為氣動翻板出料,放料速度快。
規格參數
型號 |
WLDC-0.3 |
WLDC-0.5 |
WLDC-1 |
WLDC-1.5 |
WLDC-2 |
WLDC-3 |
WLDC-4 |
WLDC-6 |
WLDC-8 |
WLDC-10 |
WLDC-15 |
WLDC-20 |
WLDC-30 |
電機功率 |
3-5.5 |
4-11 |
7.5-15 |
11-18.5 |
15-22 |
18.5-30 |
22-37 |
37-55 |
37-55 |
45-75 |
56 |
75 |
120 |
混合量(L) |
120-180 |
200-300 |
400-600 |
600-900 |
800-1200 |
1200-1800 |
1600-2400 |
2400-3600 |
3200-4800 |
4000-6000 |
6000-9000 |
10000-12000 |
15000-18000 |
尺寸
(mm) |
長 |
2000 |
2500 |
2700 |
3000 |
3400 |
3800 |
4100 |
4500 |
5000 |
5500 |
6500 |
7500 |
9000 |
寬 |
700 |
800 |
1000 |
1100 |
1200 |
1300 |
1400 |
1700 |
1800 |
1900 |
2100 |
2400 |
2600 |
高 |
1000 |
1400 |
1450 |
1550 |
1700 |
1950 |
200 |
2100 |
2200 |
2500 |
2800 |
3000 |
3500 |
設備重量 |
800 |
1200 |
1800 |
2000 |
2300 |
3200 |
4000 |
6000 |
7000 |
8000 |
9800 |
13000 |
18000 |
* 表中混合量是以比重為1的粉料為介質所測數據,選型應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時,必須提供詳細數據,以便另行選型定制。
* 本表數據及圖片如有調整,恕不另行通知,正確參數以提供的實物為準。
* 本表未能包括所有產品,了解詳情請和我們銷售工程師聯系。
